Três funções selecionáveis.
Pulso, retardo e funcionamento cíclico reunidos em um único dispositivo.
Automação e controle · RTU
Relé Tempo Universal
Três funções. Um único relé.
Selecione pulso, retardo ou funcionamento cíclico e ajuste o tempo de acionamento conforme a aplicação.
Controle que trabalha no seu ritmo
Tecnologia compacta.
Resultado na operação.
O Relé Tempo Universal Acton é utilizado no acionamento de cargas que precisam ser ligadas ou desligadas após um intervalo programado. A seleção de função permite adaptar o mesmo produto a diferentes lógicas de comando.
Na função pulso, a saída aciona imediatamente e desliga após o tempo configurado. Na função retardo, a saída aguarda o tempo programado para acionar. Na função cíclica, alterna continuamente entre ligado e desligado.
Tempo na medida da aplicação.
A escala e o intervalo de tempo podem ser configurados diretamente no relé.
Troca de função no produto.
O botão frontal permite alternar a função mantendo o comando concentrado no relé.
Informação técnica
O essencial, bem explicado.
Especificações
- A1 e A2
- Alimentação 100–240 VCA
- NA
- Contato normalmente aberto do relé
- CM
- Contato comum do relé
- NF
- Contato normalmente fechado do relé
- Montagem
- Encaixe para trilho DIN
Recursos
- Ajuste de escala de tempo
- Função pulso na energização
- Função retardo na energização
- Função cíclica simétrica
- Botão para troca de função, pressionar por 5 segundos

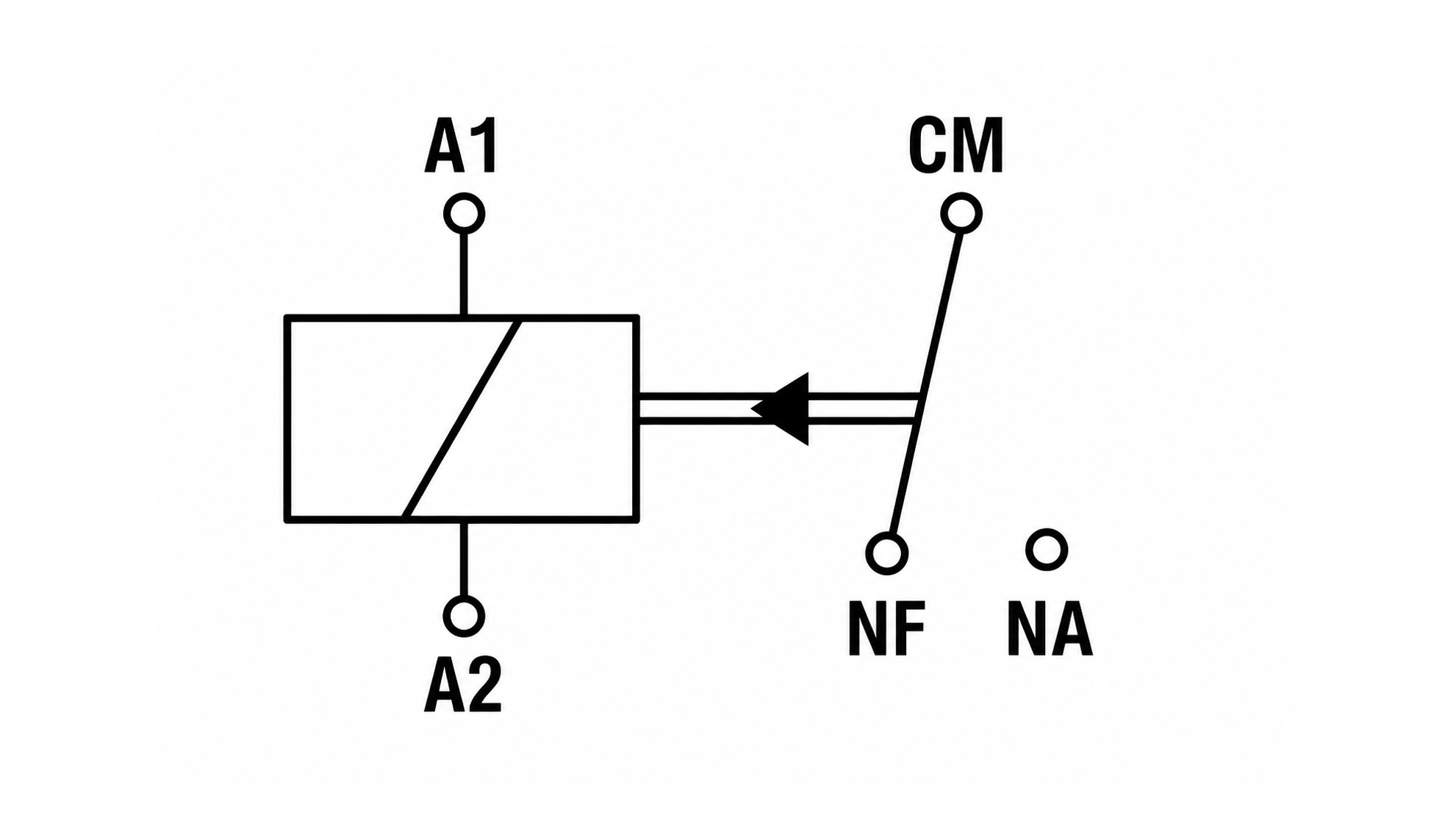

Ligação elétrica
Esquema do relé
Documentação
Manual sempre à mão.
Consulte as orientações de instalação, configuração e segurança antes de colocar o relé em operação.
Abrir manual do produto
