Menor corrente no início.
A transição estrela-triângulo ajuda a reduzir a corrente durante a partida do motor.
Automação e controle · RET
Relé Estrela-Triângulo
Partida controlada. Transição no tempo certo.
Controle a passagem entre as conexões estrela e triângulo e reduza a corrente durante a partida do motor.
Controle que trabalha no seu ritmo
Tecnologia compacta.
Resultado na operação.
O Relé Estrela-Triângulo Acton facilita a partida de motores ao comandar a alternância entre as conexões estrela e triângulo, reduzindo a corrente de partida.
O tempo pode ser ajustado de 1 a 11 segundos, com opção de desativar o temporizador. A configuração deve ser definida conforme as características e necessidades do motor.
De 1 a 11 segundos.
O intervalo de ligação estrela pode ser ajustado conforme a necessidade do motor.
Além da partida estrela-triângulo.
O relé também atende outras lógicas de partida e aplicações temporizadas indicadas.`
Informação técnica
O essencial, bem explicado.
Especificações
- A1 e A2
- Entrada de energia 100–240 VCA
- CM
- Contato comum
- M1
- Contato de acionamento estrela
- M2
- Contato de acionamento triângulo
- Tempo
- Ajuste de 1 a 11 segundos
- Montagem
- Encaixe para trilho DIN
Recursos
- Ajuste de tempo de 1 a 11 segundos
- Opção de desativar o temporizador
- Aplicação em partidas compensadora e série-paralela
- Chaveamento de capacitor em painéis para partida monofásica
- Funções de tempo e pulso na energização
- Função de tempo com retardo na energização
Ligação elétrica

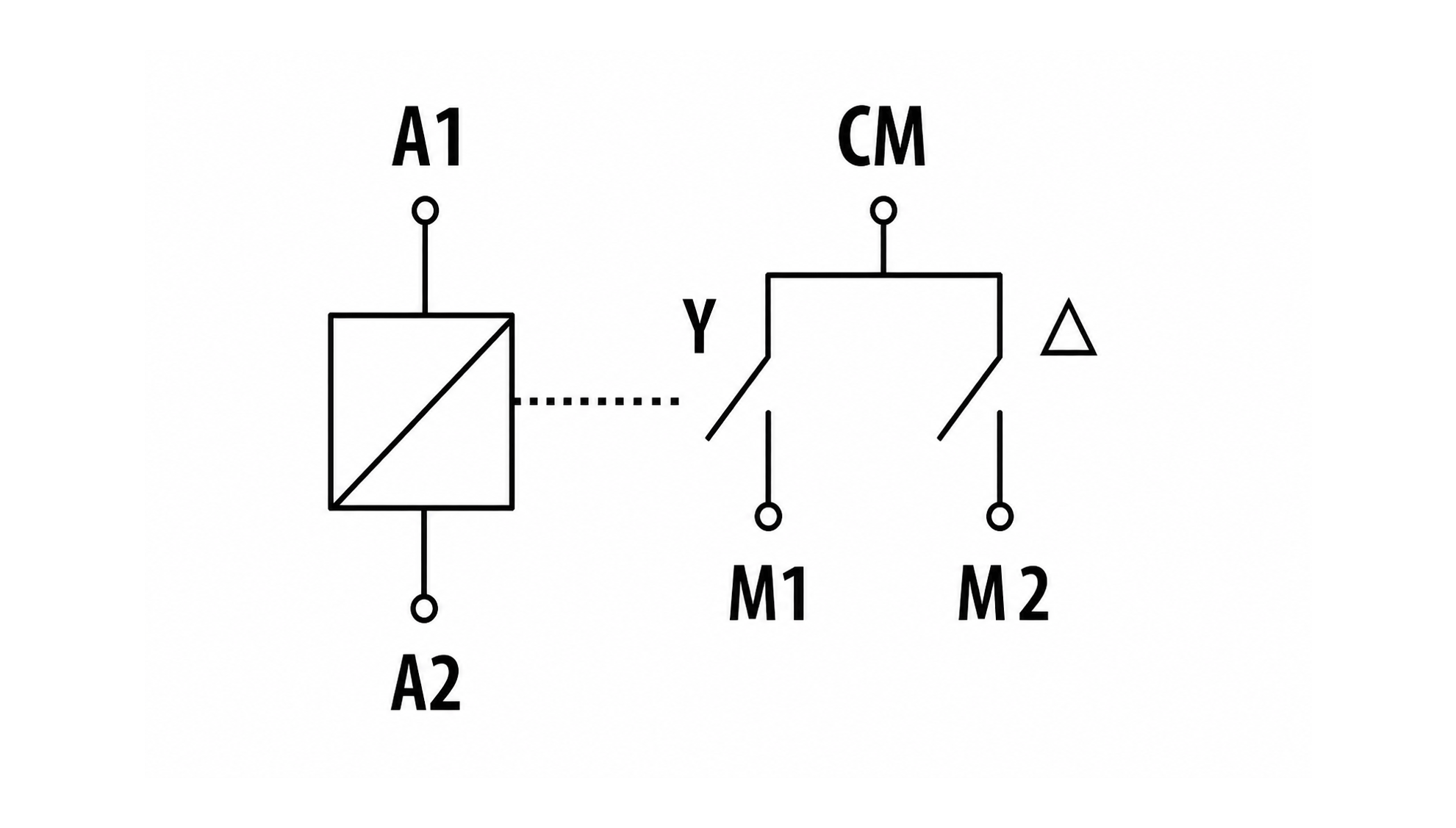

Esquema do relé
Documentação
Manual sempre à mão.
Consulte as orientações de instalação, configuração e segurança antes de colocar o relé em operação.
Abrir manual do produto
