Um pulso. Um novo estado.
Cada comando alterna a posição dos contatos sem exigir um interruptor mantido.
Automação e controle · RB
Relé Biestável
Um pulso muda o estado. A memória mantém o resultado.
Controle pontos de iluminação distantes com vários pulsadores e uma instalação de comando mais eficiente.
Controle que trabalha no seu ritmo
Tecnologia compacta.
Resultado na operação.
O Relé Biestável Acton alterna a posição dos contatos a cada pulso aplicado entre os terminais B e A1. A solução permite instalar vários interruptores de pulso para controlar um mesmo ponto de iluminação.
Quando a ligação opcional de memória é realizada entre M e A2, o relé recupera o último estado de acionamento após uma interrupção no fornecimento de energia.
`O último estado preservado.
A ligação opcional de memória permite recuperar o estado anterior após uma queda de energia.
Comando mais eficiente.
Possibilita utilizar vários pulsadores e fios de baixa bitola em sistemas de iluminação.
Informação técnica
O essencial, bem explicado.
Especificações
- A1 e A2
- Alimentação 100–240 VCA
- B
- Botão pulsador, fecha com A1
- M
- Memória opcional, fecha com A2
- NA
- Contato normalmente aberto
- CM
- Contato comum
- NF
- Contato normalmente fechado
- Montagem
- Encaixe para trilho DIN
Recursos
- Alternância do contato por pulso
- Ligação de vários pulsadores
- Função memória opcional
- Recuperação do último estado após queda de energia com a memória ativada

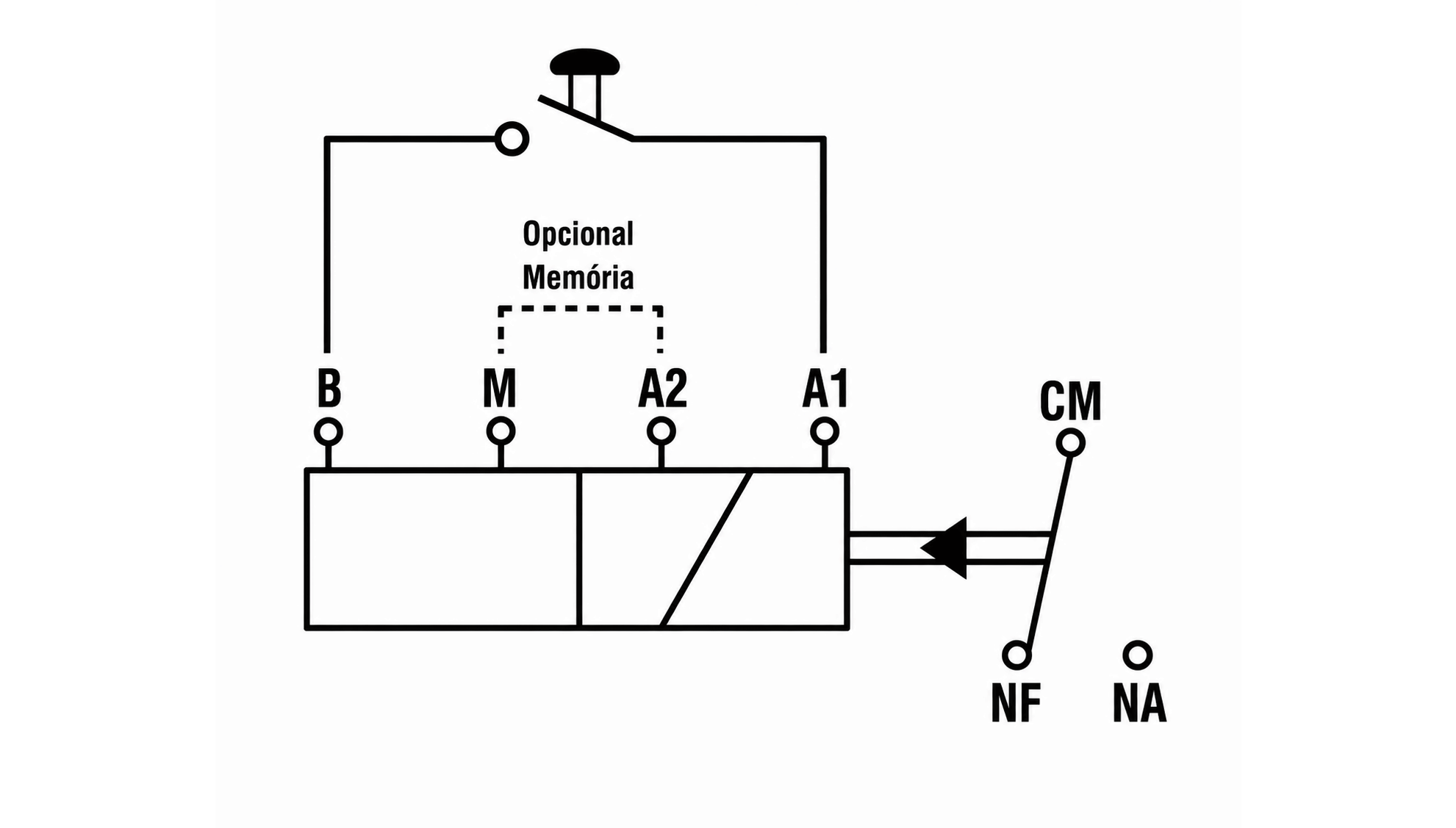

Ligação elétrica
Esquema do relé
Documentação
Manual sempre à mão.
Consulte as orientações de instalação, configuração e segurança antes de colocar o relé em operação.
